5 轴夹紧系统 SC5X

5 轴 CNC 机床的夹紧解决方案

使用我们的 5 轴虎钳 SC5X 加工工件的所有 6 个侧面！我们的 SC5X 是 5 轴夹具的巅峰之作。

只需一步即可选择 5 页或 6 页处理。 SC5X 融合了所有优点 — — 当然具有最佳的 GRESSEL 品质。 5 轴虎钳 SC5X 是 5 轴 CNC 机床的理想夹紧解决方案。

令您满意的福利

✓ 最佳可达性

在 SC5X 上，您可以从各个侧面接近工件，以最高水平进行加工。

✓ 手动或自动

快速更换主轴，无需工具。您可以随时轻松地将 SC5X 从机械虎钳转换为自动 5 轴虎钳。

✓ 转换过程中不浪费时间

使用新型快速更换钳口，您无需工具即可转换夹具。这大大减少了设置时间。

✓ 市场上最大的基本夹紧行程。夹紧

范围可快速调节至 130 毫米，无需转换。

✓ 主动下拉，用于 6 面加工

以最高精度完成所有 6 个面的工件生产。

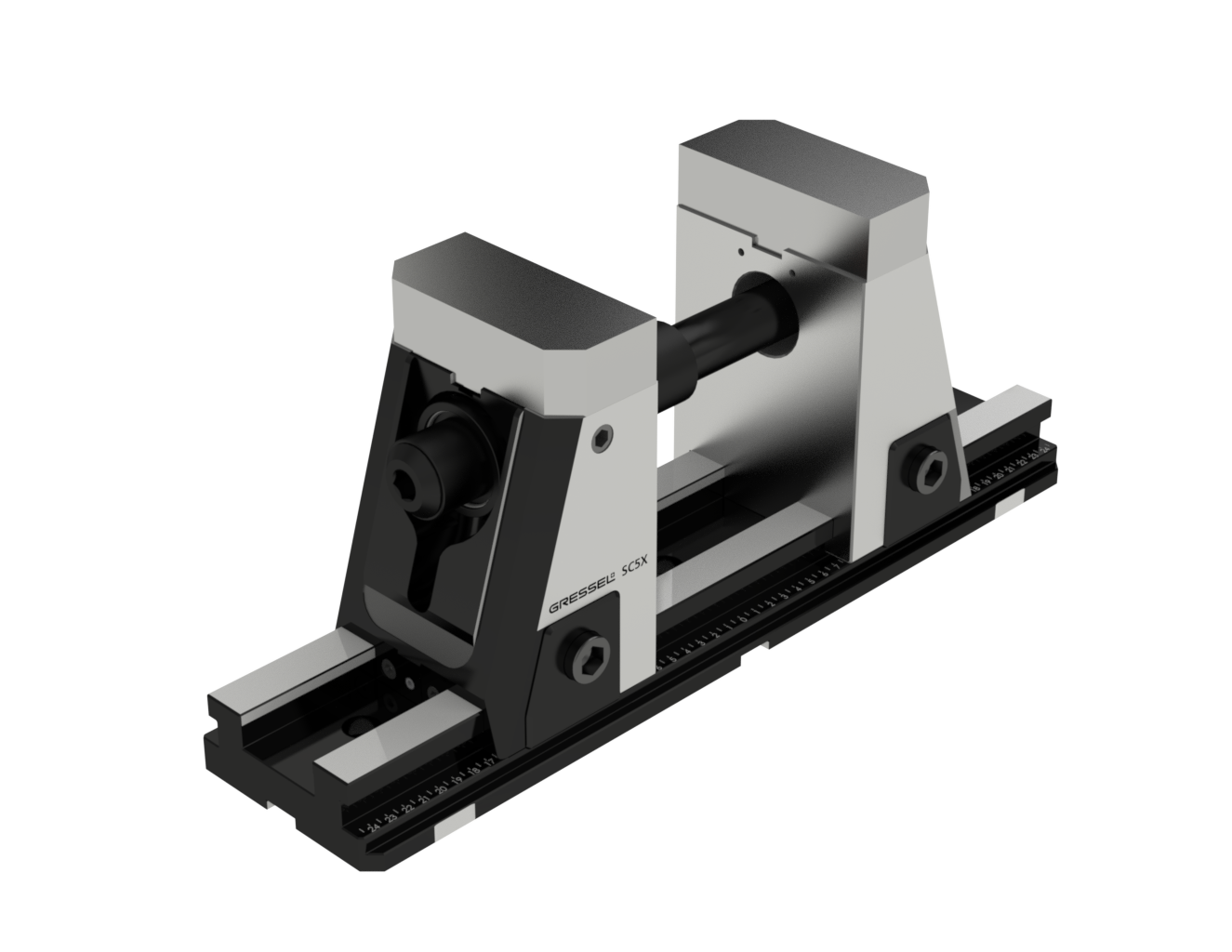

SC5X-M

标准版配有快速更换钢块钳口软

tmm12500401-mit-backen-weich

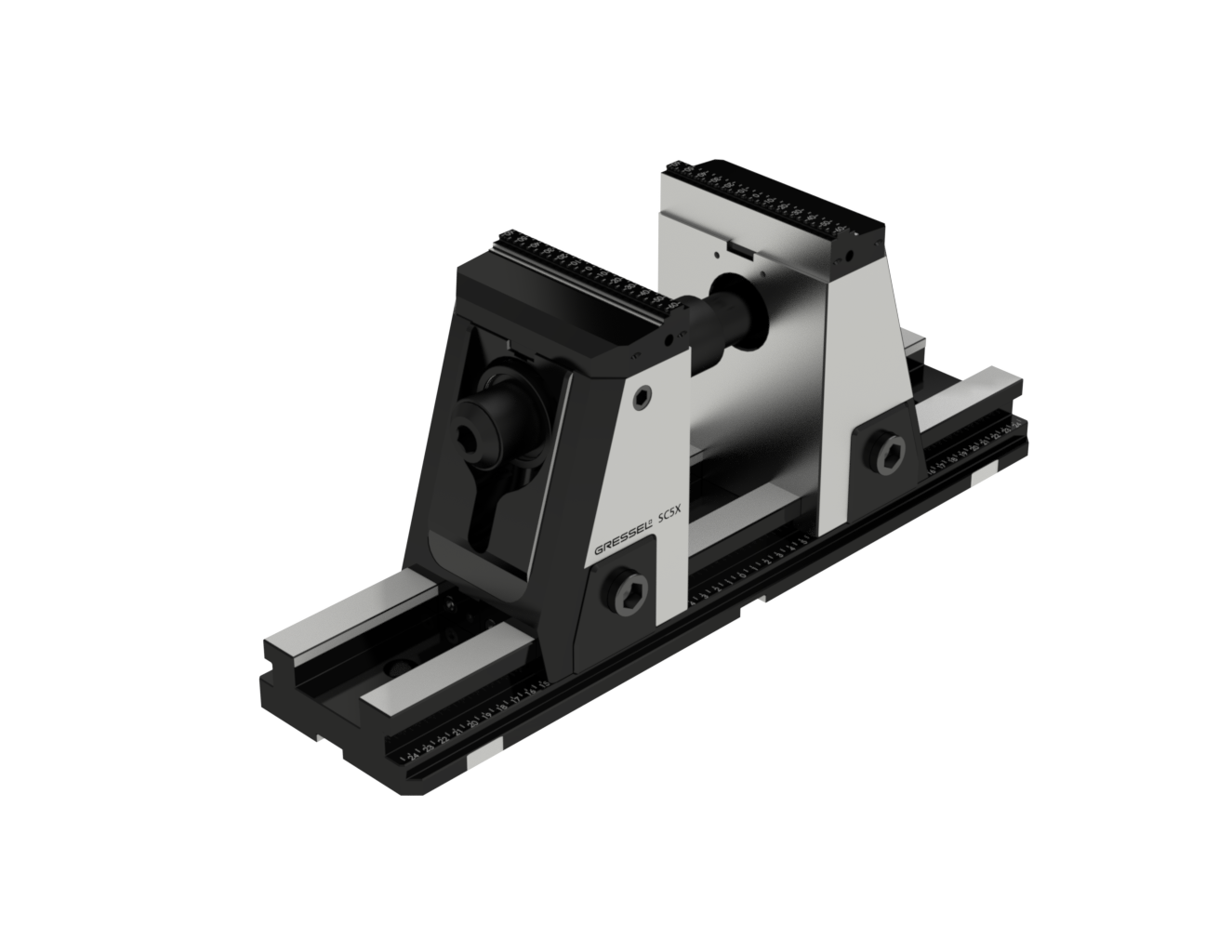

SC5X-MS

低版本机械式，带快速更换可逆钳口，夹持力 3 毫米

tmm12502401-mit-backe-grip

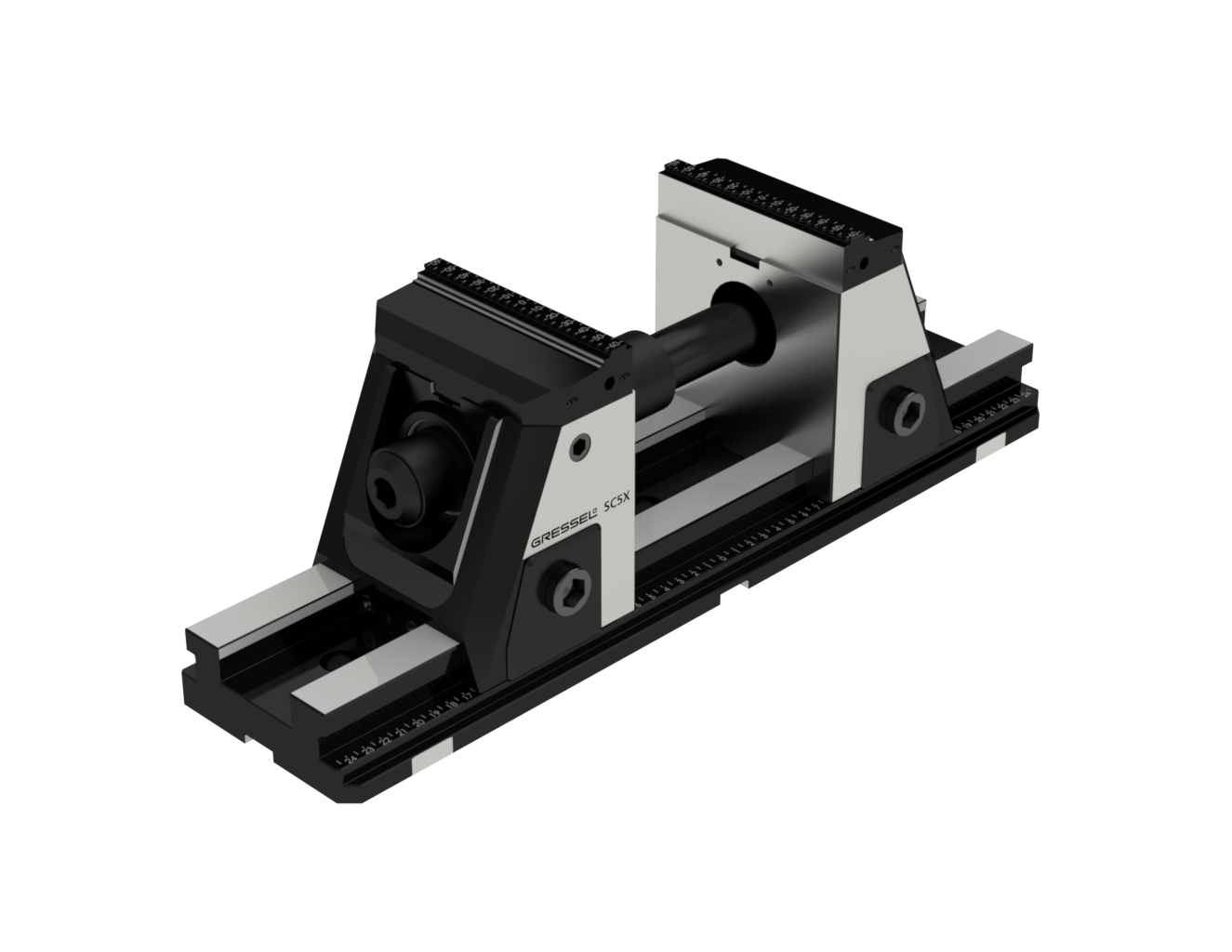

SC5X-H

标准版液压带快速更换可逆钳口

thh12500401-mit-backe-grip

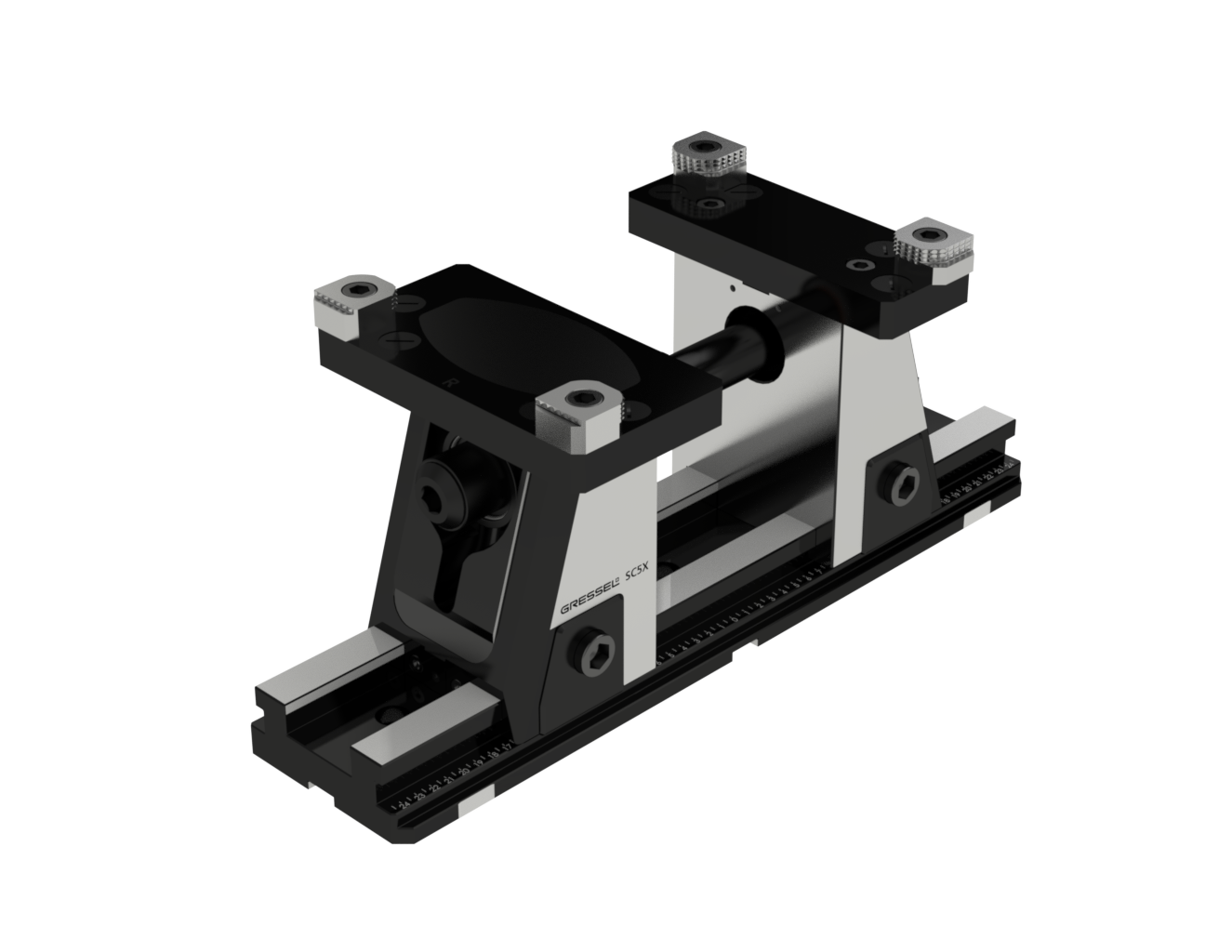

SC5X-HS

低液压版本，配有快速更换适配器和摆板

tmm12500401-mit-pendel-und-adapterplatte

五轴扳手 SC5X

重要数据一览

规格	夹紧力	尺寸	最大夹紧范围	重量
SC5X-MS L-330	0 – 50 千牛	330 x 125 x 142 毫米	0 – 230 毫米	26.1公斤
SC5X-HS L-330	0 – 50 千牛	330 x 125 x 142 毫米	0 – 230 毫米	26.1公斤
SC5X-MS L-430	0 – 50 千牛	430 x 125 x 142 毫米	0 – 330 毫米	29.1公斤
SC5X-HS L-430	0 – 50 千牛	430 x 125 x 142 毫米	0 – 330 毫米	29.1公斤
SC5X-MS L-500	0 – 50 千牛	500 x 125 x 142 毫米	0 – 400 毫米	31.1公斤
SC5X-HS L-500	0 – 50 千牛	500 x 125 x 142 毫米	0 – 400 毫米	31.1公斤
SC5X-MS L-630	0 – 50 千牛	630 x 125 x 142 毫米	0 – 530 毫米	34.8公斤
SC5X-HS L-630	0 – 50 千牛	630 x 125 x 142 毫米	0 – 530 毫米	34.8公斤
SC5X-MS L-800	0 – 50 千牛	800 x 125 x 142 毫米	0 – 700 毫米	39.7公斤
SC5X-HS L-800	0 – 50 千牛	800 x 125 x 142 毫米	0 – 700 毫米	39.7公斤
SC5X-M L-330	0 – 50 千牛	330 x 125 x 181 毫米	0 – 230 毫米	32.1公斤
SC5X-H L-330	0 – 50 千牛	330 x 125 x 181 毫米	0 – 230 毫米	32.1公斤
SC5X-M L-430	0 – 50 千牛	430 x 125 x 181 毫米	0 – 330 毫米	35.1公斤
SC5X-H L-430	0 – 50 千牛	430 x 125 x 181 毫米	0 – 330 毫米	35.1公斤
SC5X-M L-500	0 – 50 千牛	500 x 125 x 181 毫米	0 – 400 毫米	37.2公斤
SC5X-H L-500	0 – 50 千牛	500 x 125 x 181 毫米	0 – 400 毫米	37.2公斤
SC5X-M L-630	0 – 50 千牛	630 x 125 x 181 毫米	0 – 530 毫米	40.8公斤
SC5X-H L-630	0 – 50 千牛	630 x 125 x 181 毫米	0 – 530 毫米	40.8公斤
SC5X-M L-800	0 – 50 千牛	800 x 125 x 181 毫米	0 – 700 毫米	45.7公斤
SC5X-H L-800	0 – 50 千牛	800 x 125 x 181 毫米	0 – 700 毫米	45.7公斤
