适用于各种任务的精确夹紧技术

定心夹具 C2.0

无论是从中心到高精度夹紧系统，还是您从未见过的各种产品——这就是我们的 C2.0 产品系列。借助 C2.0，得益于我们的模块化系统，您总能找到适合您任务的夹紧装置。保证！

C2.0中心夹具的优势

✓ 完美适用于托盘自动化，

无人能在托盘自动化或夹紧塔方面做得更好

✓ 低维护、

耐污、无故障的动力传输

✓ 可容纳需要容纳的材料，

从塑料到铝到硬化材料（高达 HRC 58）

✓ 宽爪程序

可从 5 个侧面实现最佳的工具可达性

✓ 使用寿命长

C2.0 的基体镀镍

✓ 用于定位系统爪和工件的刻度/缩放辅助装置

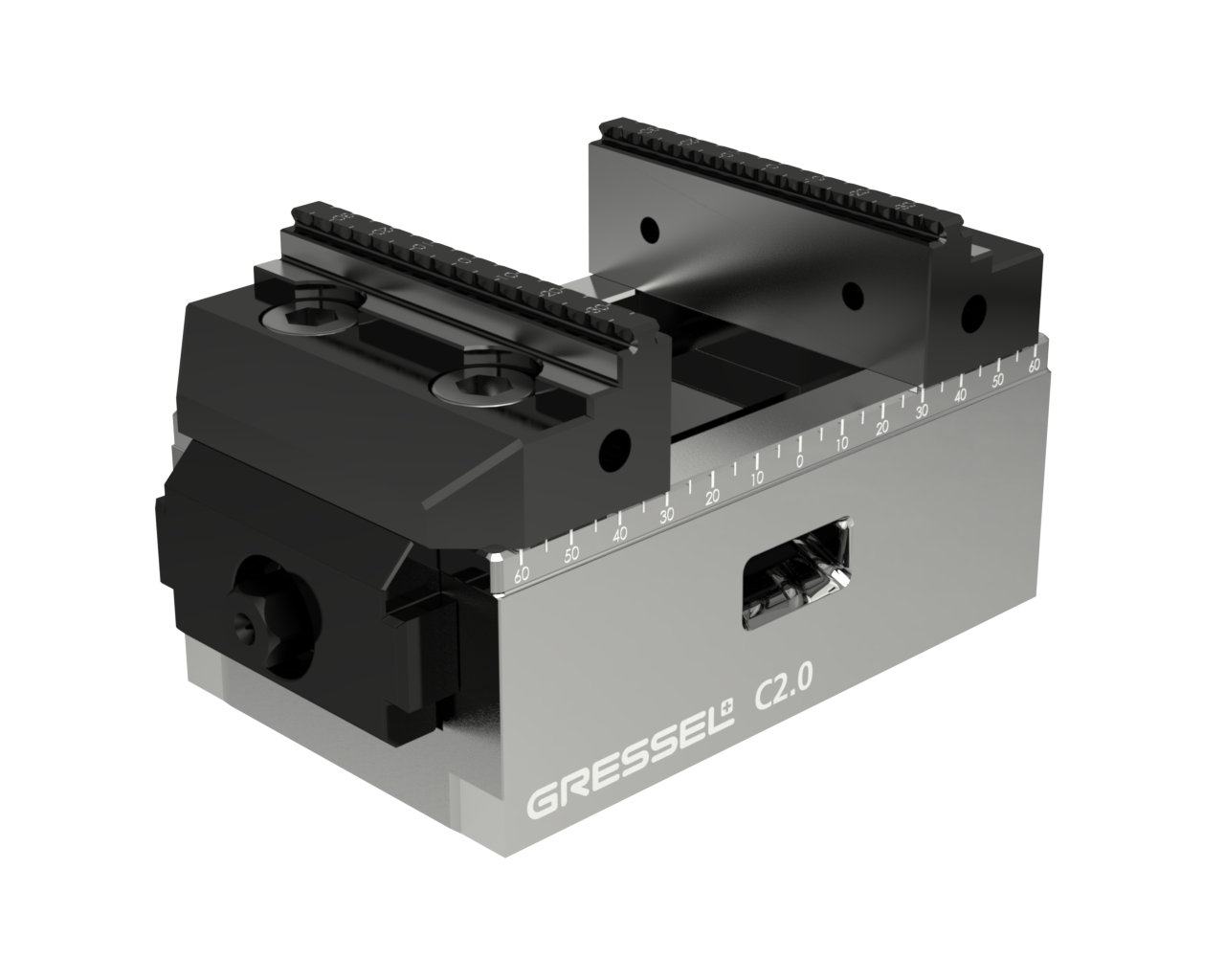

C2.0 80 L-130 / L-190

具有可逆钳口，夹紧力 3 毫米，夹紧表面光滑

cnm08000101-1

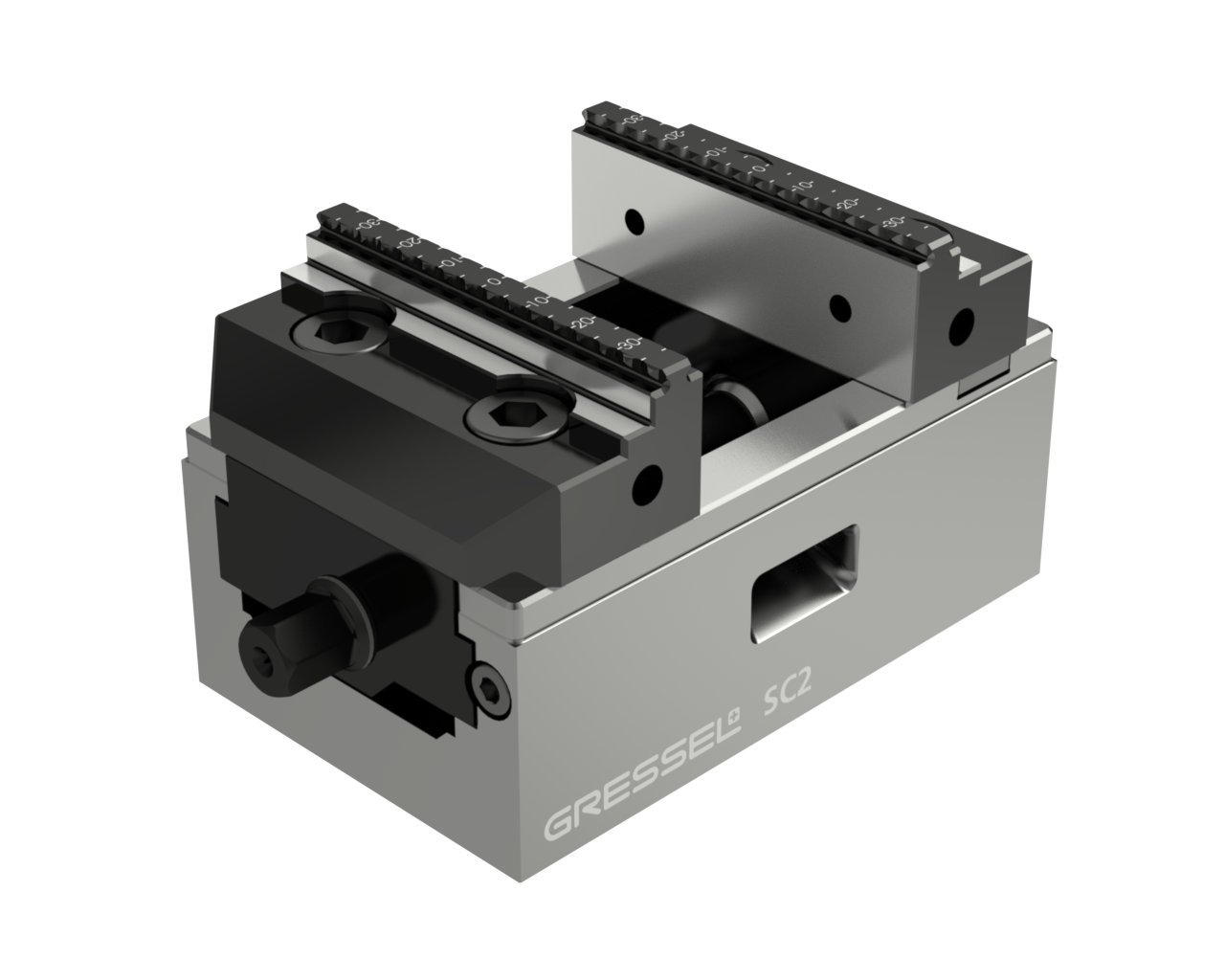

SC2.0 80 / 125 / 160

具有可逆钳口，夹紧力 3 毫米，夹紧表面光滑

snm08000201-mit-wendebacke-grip

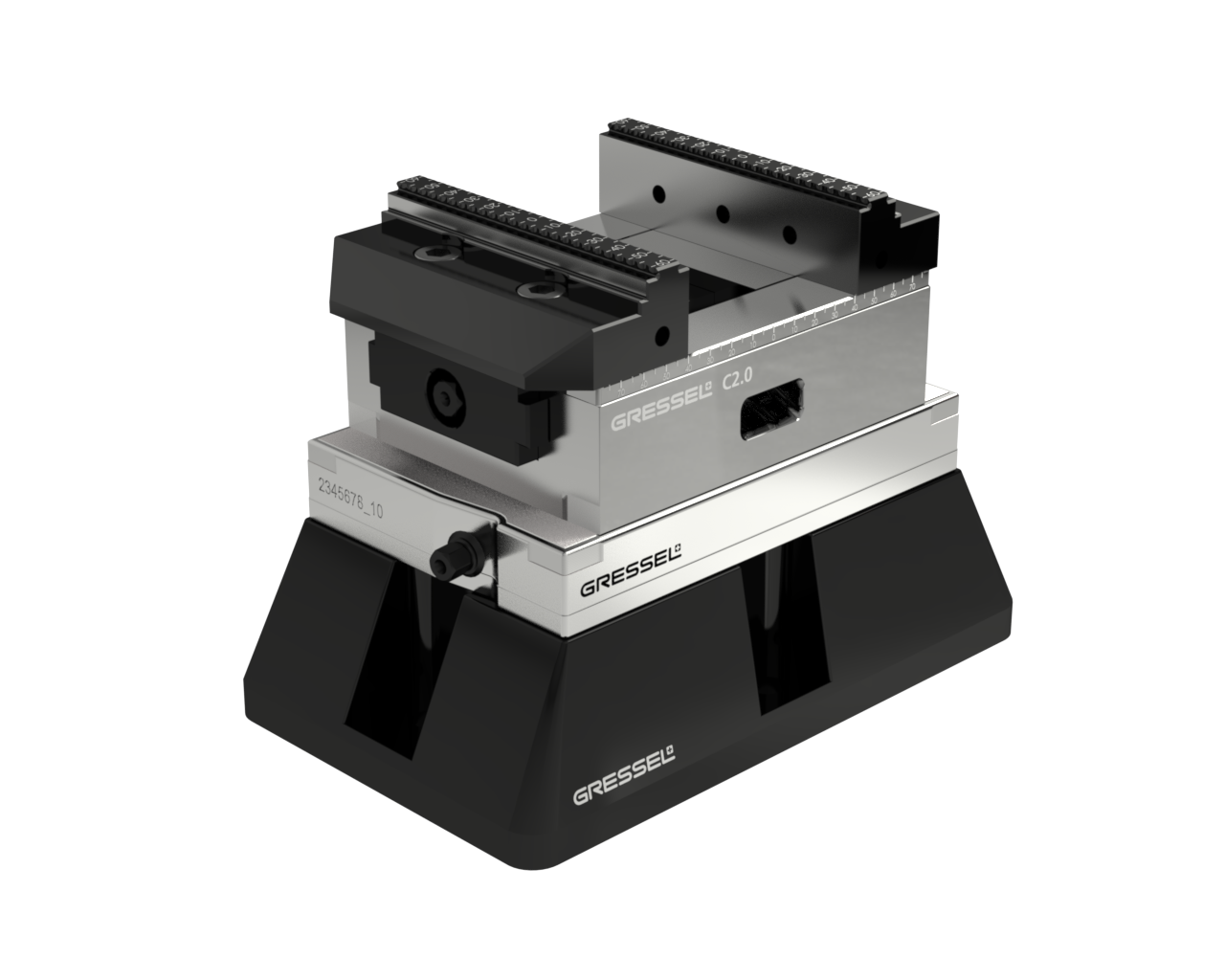

C2.0 L-160

在 gredoc 控制台上

ngs02001001mit-c20-125

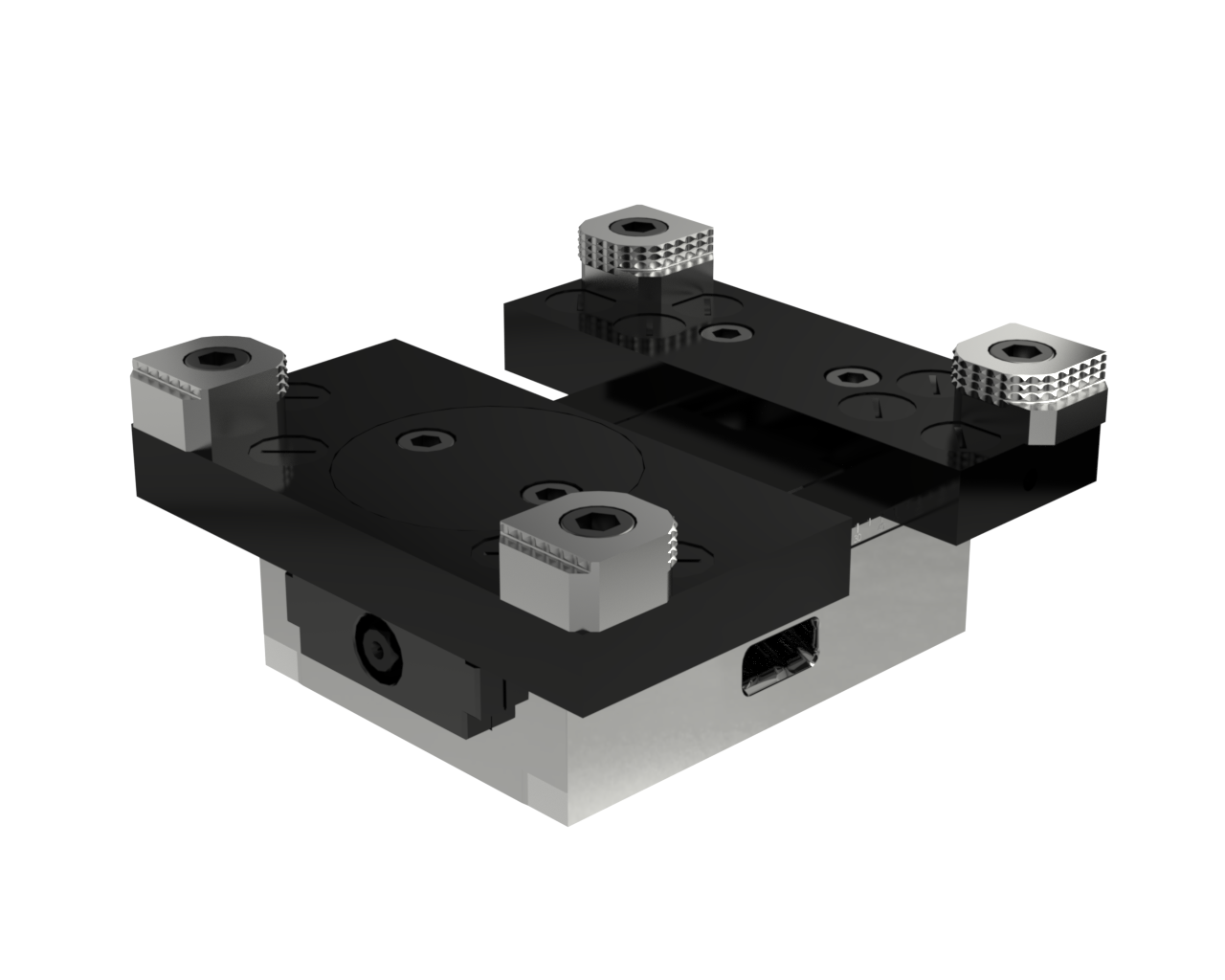

C2.0 125 L-235

带适配器和摆锤板

cnm12500201-mit-pendel-und-adaperplatte

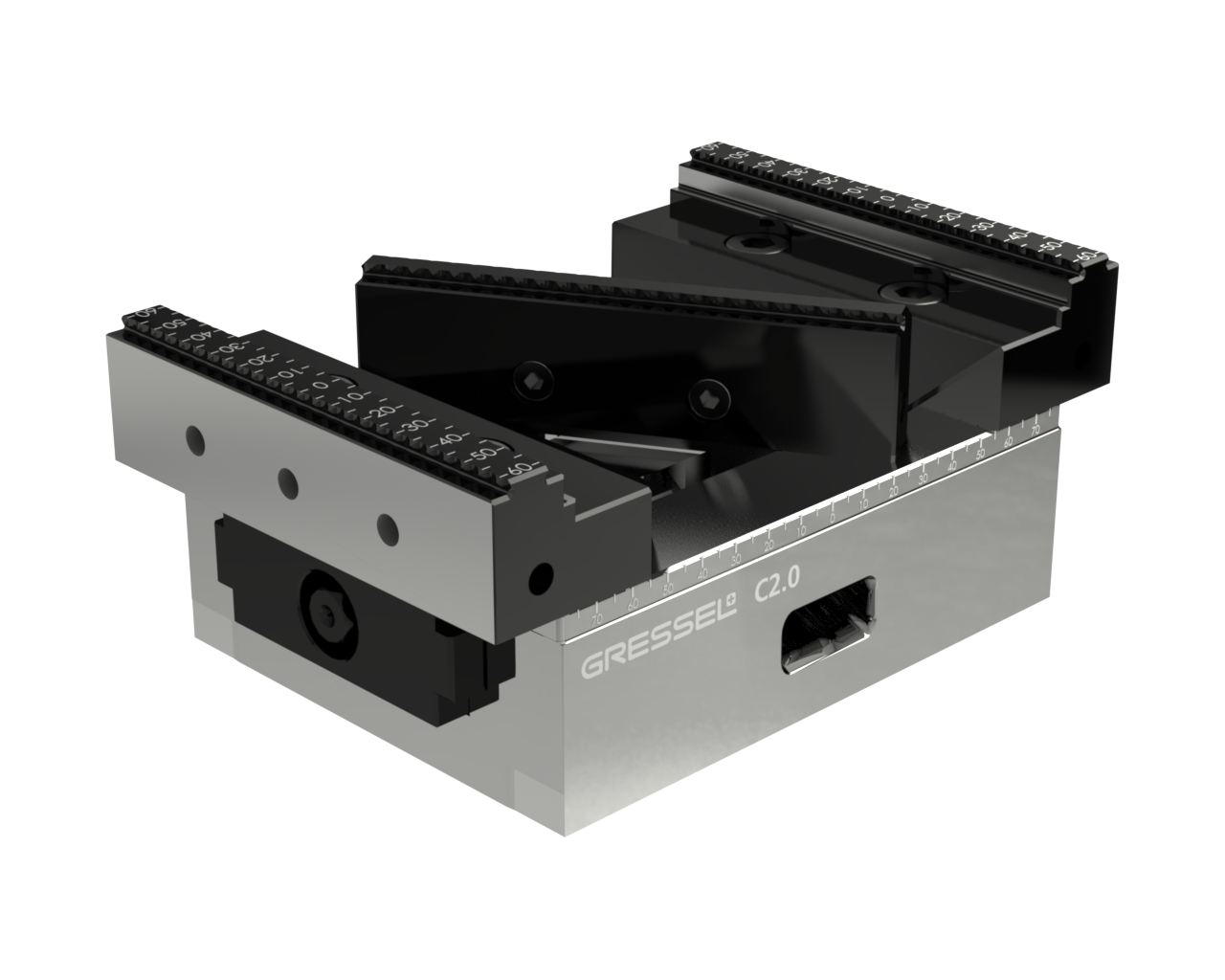

C2.0 125 L-300

中颌浮动

cnm12500101-vs-mittelbacke-einschwenken

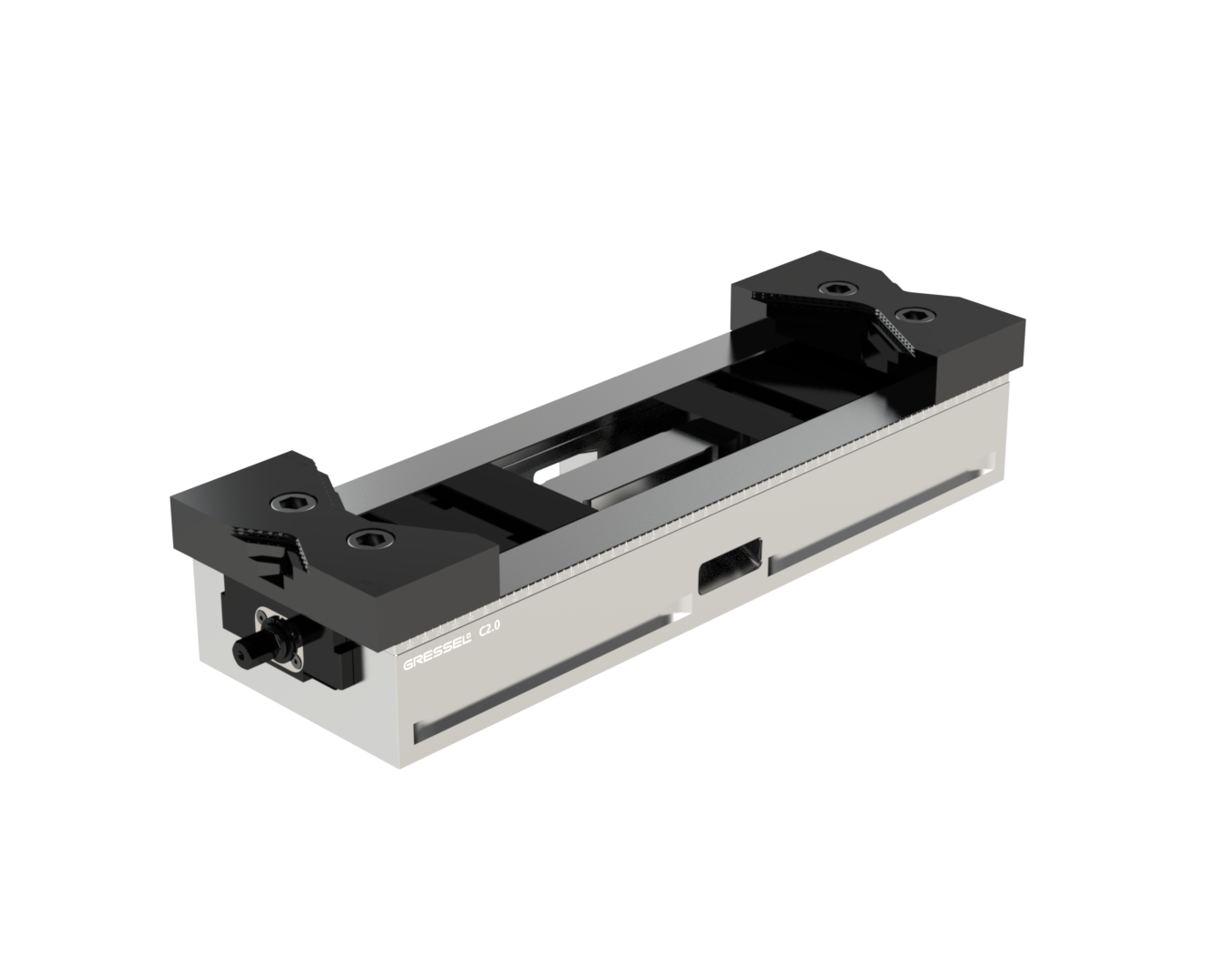

C2.0 160 L-280 / L-480

带棱镜钳口

cnm16002201-mit-prismabacke-vertikal-grip-5mm-wendbar

定心夹具 C2.0

重要数据一览

规格	夹紧力	尺寸	最大夹紧范围	重量
C2.0 80 L-130	0 – 25 千牛	130 x 80 x 50 毫米	0 – 121 毫米	4公斤
C2.0 80 L-190	0 – 25 千牛	190 x 80 x 50 毫米	0 – 185 毫米	5.5公斤
SC2.0 80 L-130	0 – 25 千牛	130 x 80 x 50 毫米	0 – 111 毫米	2.9公斤
SC2.0 80 L-190	0 – 25 千牛	190 x 80 x 50 毫米	0 – 171 毫米	4.4公斤
C2.0 125 L-160	0 – 35 千牛	160 x 125 x 50 毫米	0 – 163 毫米	8.7公斤
SC2.0 125 L-160	0 – 35 千牛	160 x 125 x 50 毫米	0 – 141 毫米	6.4公斤
C2.0 125 L-235	0 – 35 千牛	235 x 125 x 50 毫米	0 – 226 毫米	11.7公斤
SC2.0 125 L-235	0 – 35 千牛	235 x 125 x 50 毫米	0 – 211 毫米	9.3公斤
C2.0 125 L-300	0 – 35 千牛	300 x 125 x 50 毫米	0 – 303 毫米	14公斤
SC2.0 125 L-300	0 – 35 千牛	300 x 125 x 50 毫米	0 – 281 毫米	11.8公斤
C2.0 160 L-280	0 – 50 千牛	280 x 125 x 70 毫米	0 – 251 毫米	21公斤
SC2.0 160 L-280	0 – 50 千牛	280 x 125 x 70 毫米	0 – 245 毫米	21公斤
C2.0 160 L-480	0 – 50 千牛	480 x 125 x 70 毫米	0 – 465 毫米	35公斤
SC2.0 160 L-480	0 – 50 千牛	480 x 125 x 70 毫米	0 – 448 毫米	35公斤
C2.0 125 XL L-390	0 – 35 千牛	390 x 125 x 60 毫米	24 - 377 毫米	17公斤
C2.0 125 XL L-460	0 – 35 千牛	460 x 125 x 60 毫米	24 - 447 毫米	20公斤
C2.0 125 XL L-530	0 – 35 千牛	530 x 125 x 60 毫米	24 - 517 毫米	24公斤
C2.0 125 XL L-600	0 – 35 千牛	600 x 125 x 60 毫米	24 - 587 毫米	27公斤
C2.0 125 XL L-670	0 – 35 千牛	670 x 125 x 60 毫米	24 - 657 毫米	30.5公斤
C2.0 125 XL L-740	0 – 35 千牛	740 x 125 x 60 毫米	24 - 727 毫米	34公斤
