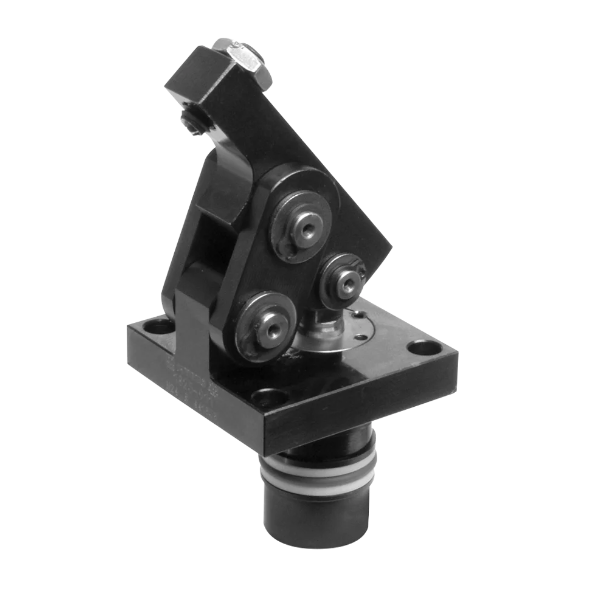

B1.8252 迷你铰链夹

迷你铰链夹具是一种低成本的液压夹紧元件，适用于薄壁工件和较小的空间。特殊的运动学允许在几乎没有侧向载荷的情况下夹紧对变形非常敏感的工件。

工件上的一个比夹紧杆稍宽的夹紧凹口作为夹紧面就足够了。

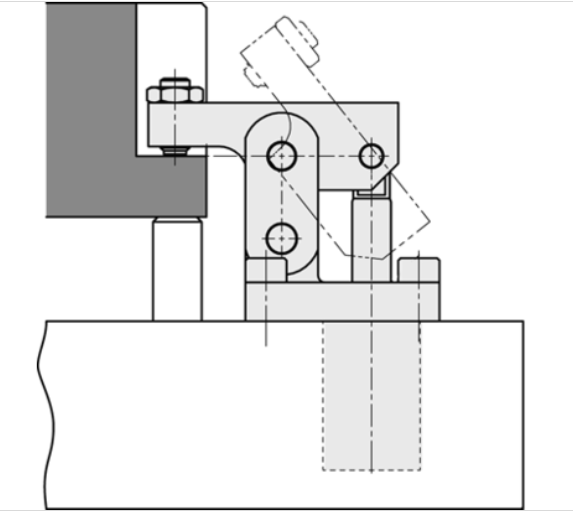

当对元件加压时，活塞向上移动并在铰链上向前旋转夹紧杆，同时向下旋转到工件上。活塞力偏离 180°，可用作夹紧力，几乎不会降低效率。

在松开过程中，带旋转接触螺栓的夹紧杆将旋转到法兰前缘的后面，从而可以畅通无阻地装卸工件。如果夹紧表面恰好位于夹紧范围的中心，则对变形非常敏感的工件几乎可以在没有任何侧向载荷的情况下夹紧。

可选的长夹紧杆用于客户特定的调整。

代表型号有：

1825010

1825011

1825012
