铰链夹 70 bar


带节流阀、金属刮水器边缘和可选的位置监控双作用,最大工作压力 70bar


想了解更多产品详情内容,请咨询【销售专员】

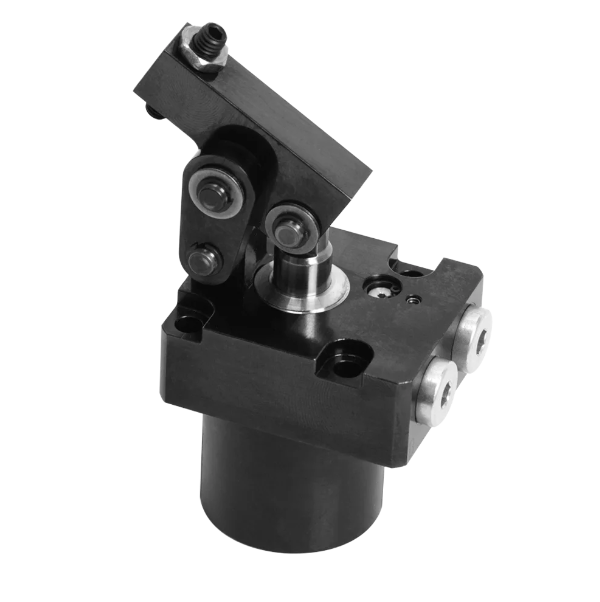

B1.8268 铰链夹 70 bar
铰链夹具是一个带有集成夹紧杆的双作用液压缸。当对元件加压时,活塞向上移动并在铰链上向前旋转夹紧杆,同时向下旋转到工件上。活塞力偏离 180°,并且根据杠杆长度,该力可用作夹紧力。
如果夹紧表面与夹紧杆的旋转中心处于同一高度,则运动学设计为没有侧向载荷进入工件。
3 个可用的夹紧方向(L、G、R)使其更容易适应工件形状或液压连接。所有尺寸都可选配用于外部位置监控的开关杆。夹紧和松开位置的电气和气动位置监控可作为附件提供。

代表型号有:
1826G7130
1826G7131
1826G7132
1826G7140
1826G7141
1826G7142
1826G7230
1826G7231
1826G7232
1826G7240
1826G7241
1826G7242
1826G7330
1826G7331
1826G7332
1826G7340
1826G7341
1826G7342
1826G7430
1826G7431
1826G7432
1826G7440
1826G7441
1826G7442
1826G7530
1826G7531
1826G7532
1826G7540
1826G7541
1826G7542
1826L7130
1826L7131
1826L7132
1826L7140
1826L7141
1826L7142
1826L7230
1826L7231
1826L7232
1826L7240
1826L7241
1826L7242
1826L7330
1826L7331
1826L7332
1826L7340
1826L7341
1826L7342
1826L7430
1826L7431
1826L7432
1826L7440
1826L7441
1826L7442
1826L7530
1826L7531
1826L7532
1826L7540
1826L7541
1826L7542
1826R7130
1826R7131
1826R7132
1826R7140
1826R7141
1826R7142
1826R7230
1826R7231
1826R7232
1826R7240
1826R7241
1826R7242
1826R7330
1826R7331
1826R7332
1826R7340
1826R7341
1826R7342
1826R7440
1826R7441
1826R7442
1826R7530
1826R7531
1826R7532
1826R7540
1826R7541
1826R7542
