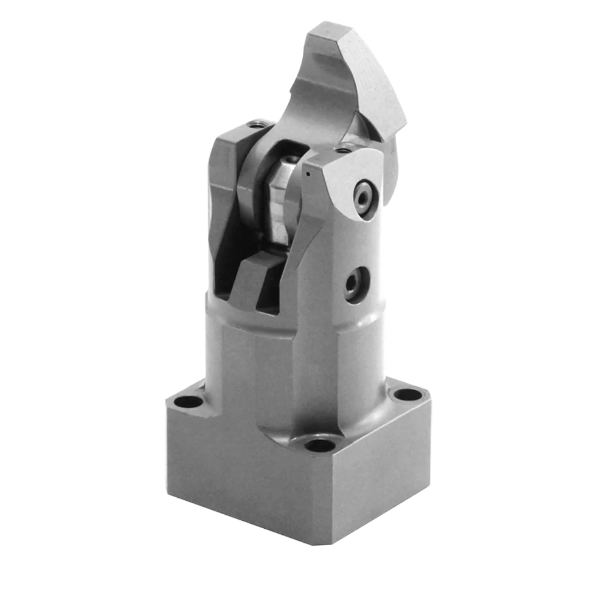

B1.828 紧凑型夹具

液压紧凑型夹具是一种双作用拉动式气缸，其中一部分直线行程用于将夹紧杆摆动到工件上。

紧凑型夹具设计用于液压夹具，其中供油通过夹具主体中的钻孔通道实现。

由于所需空间最小，紧凑型夹具特别适用于安装液压夹紧元件的空间很小的夹具。工件上的一个比夹紧杆稍宽的夹紧凹口作为夹紧面就足够了。

典型应用有：

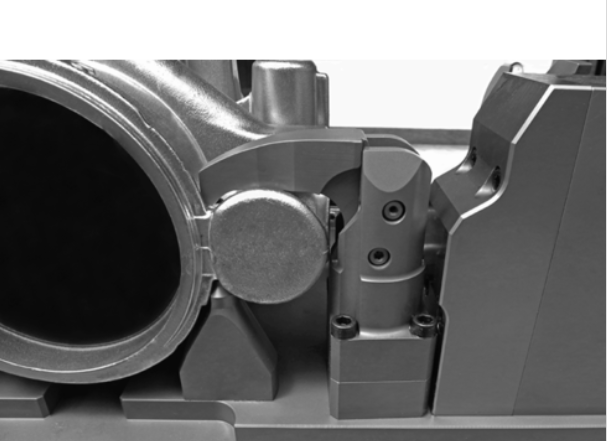

卧式和立式加工中心的旋转分度夹具

用于多面加工和完整加工的夹具

多个夹具，工件数量多，排列紧密

电机、齿轮等的测试系统

流水线

代表型号有：

1801210

1801210A

1801210B

1801210C

1801230

1801230A

1801230B

1801230C

1801250

1801250A

1801250B

1801250C

1802210

1802210A

1802210B

1802210C

1802230

1802230A

1802230B

1802230C

1802250

1802250A

1802250B

1802250C

1803210

1803210A

1803210B

1803210C

1803230

1803230A

1803230B

1803230C

1803250

1803250A

1803250B

1803250C

1804210

1804210A

1804210B

1804210C

1804230

1804230A

1804230B

1804230C

1804250

1804250A

1804250B

1804250C
