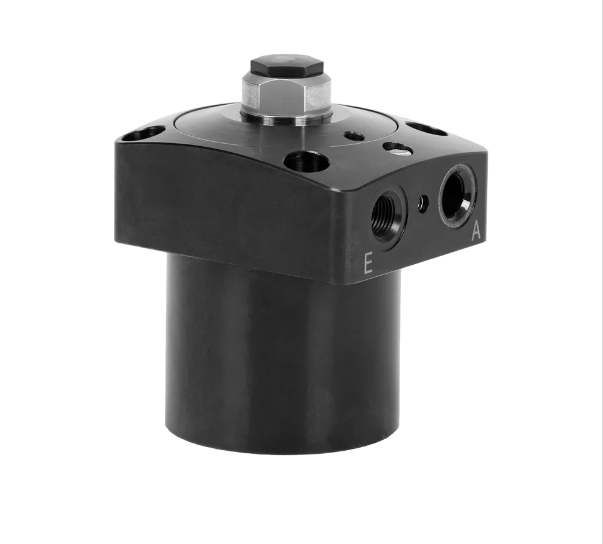

B1.9474 工作支架
液压工作支架用于为工件提供自调整支撑,并避免其在加工负载下的振动和偏斜。该系列提供高达 70 巴的支撑力,可直接连接到机床的低压液压系统。由于其紧凑的设计,它们可以布置在非常有限的空间内。通过钻孔通道或管螺纹进行供油。
支撑柱塞由一个小活塞液压伸出,并通过弹簧力接触工件。接触弹簧可以很容易地更换。支撑柱塞的锁定是通过开槽夹紧套筒和环形锥形液压活塞实现的,锁定力由低摩擦球壳传递。支撑柱塞的解锁和缩回是由弹簧力完成的。
代表型号有:
1967500B312
1967500B512
1967500M112
1967500M312
1967500M512
1967600B314
1967600B514
1967600M114
1967600M314
1967600M514
