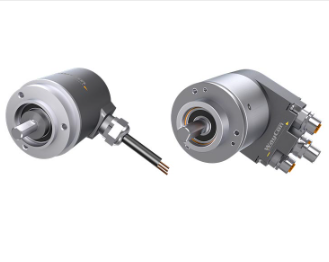

编码器和旋转传感器

该传感器类别高精度地测量旋转部件的角度变化。数字编码器的测量方法基于周期性刻度线，可以增量方式作为 TTL、HTL 或完全以总线接口（Profibus、SSI、CANopen、Profinet ..）的形式提供。然而，模拟角度传感器通过电位计将要检测的角度变化转换为绝对信号。

模拟旋转传感器 WP

输出 0...10 V、4...20 mA、电位计

外壳直径 直径 40 毫米、直径 60 毫米

防护等级 IP67（外壳）、IP65（轴）

轴 实心轴

增量式旋转传感器 WPI

输出 线路驱动器

外壳直径 直径 40 毫米、直径 60 毫米

防护等级 IP67（外壳）、IP65（轴）

轴 实心轴

增量编码器 B36 和 B58

输出 TTL、HTL

信号 A、/A、B、/B、Z、/Z

外壳直径 ø36、ø58 毫米

防护等级 高达IP67

轴 实心轴、空心轴

模拟绝对编码器 M36 和 M58

输出 0...5 伏、0...10 伏、4...20 毫安

外壳直径 直径 36 毫米，直径 58 毫米

防护等级 高达IP67

轴 实心轴、盲孔空心轴

SSI绝对编码器

输出 SSI（同步串行接口）

外壳直径 ø58 毫米/ø36 至 ø46 毫米 (F36)

防护等级 高达 IP67，可选 Ex2/22

轴 实心轴、空心轴、空心通轴

EtherCAT绝对编码器

输出 EtherCAT（控制器和自动化技术协议的以太网）

外壳直径 直径58毫米

防护等级 高达IP67

轴 实心轴、盲孔空心轴

CANopen绝对编码器

输出 CANopen（控制器局域网协议）

外壳直径 直径58毫米

防护等级 高达IP67

轴 实心轴、盲孔空心轴

Profibus绝对编码器

输出 Profibus（过程现场总线协议）

外壳直径 直径58毫米

防护等级 高达IP67

轴 实心轴、盲孔空心轴

Profinet绝对编码器

输出 Profinet（过程现场网络协议）

外壳直径 直径58毫米

防护等级 高达IP67

轴 实心轴、盲孔空心轴

附件 拉线机械 SX 系列

范围 1 - 42.5 m

最大线性度 ±0.05 %（带编码器）

温度范围 -20...+85°C（可选-40°C）
